Rost entfernen Metall, Stahl entrosten und Korrosion vor Lackierung kontrolliert vorbereiten: passende Körnung und vorsichtige Arbeitsweise einordnen.
DHL versandkostenfrei · 2–5 Werktage Lieferzeit · PayPal & Überweisung

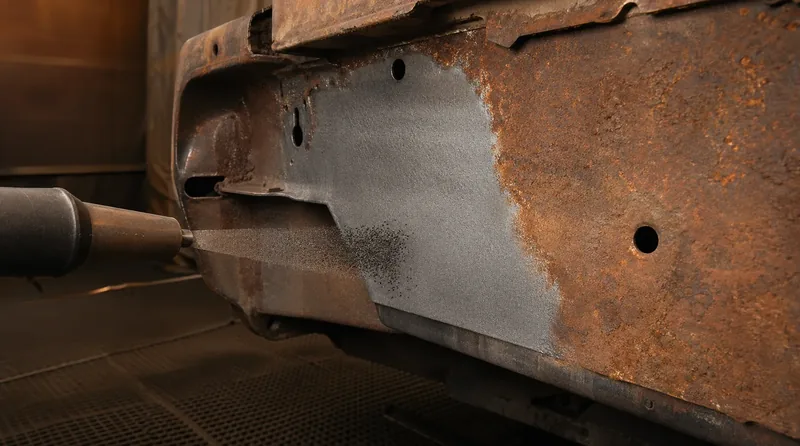

Rost entfernen mit Strahlmittel kann bei Metall, Stahl und Eisen sinnvoll sein, etwa an Auto, Unterboden, Rahmen, Fahrgestell, Achsen, Schweller, Bodenblech, Stahlfelgen oder vor der Lackierung. Rost entfernen mit Strahlmittel zielt darauf, blankes Metall für den weiteren Aufbau vorzubereiten; Körnung, Druck, Bauteilstärke und Rosttiefe sollten vorher geprüft werden. Bei tragenden oder innenliegenden Bereichen ersetzt Oberflächenstrahlen keine fachliche Karosserieprüfung.
8 Körnungen · 25 kg · DHL gratis
Wählen Sie die passende Körnung nach Untergrund, Rostgrad und gewünschtem Oberflächenprofil.
Rost entfernen Metall – Metall entrosten und Stahl entrosten auf kupferstrahl.de behandelt Kupferschlacke als Strahlmittel im 25-kg-Sack.
Rost entfernen mit Strahlmittel ist eine der häufigsten Anwendungen und reicht von Flugrost bis Tiefrost an Metall und Stahl – entscheidend sind Rosttiefe und Blechstärke für die passende Körnung im 25-kg-Sack.
1. Bauteil prüfen: Rosttiefe, Blechstärke und Beschichtungszustand beurteilen. 2. Körnung wählen: Für Flugrost und dünnes Blech 0,2–0,8 mm, für tiefen Rost auf robustem Stahl 0,5–1,4 mm oder gröber. 3. Probefläche strahlen: Bei dünnem Karosserieblech mit 2–4 bar (Niederdruck), bei robustem Stahl mit 4–6 bar Druck und 20–30 cm Abstand an einer verdeckten Stelle testen. 4. Hauptfläche bearbeiten: Gleichmäßig in kurzen Bahnen über die Oberfläche fahren, ohne an einer Stelle zu verweilen.
Sandstrahlen mit Kupferschlacke ist die schnellste Methode für großflächige Entrostung, wobei der Materialeinsatz je Sack von Strahlgerät, Druck und Rostzustand abhängt und sich nicht pauschal beziffern lässt. Drahtbürste ist schonend aber langsam und erreicht keine Hohlräume. Rostumwandler (chemisch) sind einfach, erfordern aber Wartezeit und hinterlassen eine Schicht, die vor dem Lackieren oft entfernt werden muss. Elektrolyse ist schonend und gründlich, aber aufwendig und nur für kleine Teile geeignet.
Flugrost (oberflächlich, brauner Staub): 0,2–0,5 mm bei niedrigem Druck. Oberflächenrost (schuppig, fest): 0,2–0,8 mm oder 0,2–1,0 mm. Tiefrost (verkrustet, grubig): 0,5–1,4 mm oder 0,5–2,0 mm bei höherem Druck. Zunder (bläuliche Oxidschicht nach Warmwalzen): 0,5–2,0 mm oder 1,4–2,8 mm. Feinere Körnungen hinterlassen ein glatteres Oberflächenprofil für die spätere Beschichtung.
Frisch gestrahlter Stahl beginnt innerhalb weniger Stunden bei Luftfeuchtigkeit zu oxidieren (Flash-Rost). Daher unmittelbar nach dem Strahlen: Oberfläche entfetten, mit Korrosionsschutzgrundierung (Zinkstaubprimer oder EP-Primer) vorbeschichten und erst danach mit Füller, Grundierung und Lack weiterarbeiten. Bei Unterboden: Wachsen oder Steinschlagschutz auftragen.
Rost lässt sich auf vielen Wegen angehen, und jeder hat seine Stärke. Mechanisches Bürsten und Schleifen ist überall verfügbar, kostet wenig und reicht für kleine Flächen – wird aber bei profilierten Teilen und großen Flächen schnell zur Plackerei mit ungleichmäßigem Ergebnis. Chemische Entroster lösen Rost gezielt und ohne Materialabtrag, brauchen aber Einwirkzeit, funktionieren schlecht bei großen Flächen und bringen Entsorgungsfragen mit. Elektrolyse ist eine gute Wahl für Kleinteile in der Wanne, aber nicht für Einbauten. Das Strahlen schließlich ist der schnellste Weg zum vollständig blanken Metall – gleichmäßig, auch in Ecken und Profilen, und mit einer Oberfläche, die direkt beschichtet werden kann. Für alles ab Handtellergröße und für alle Teile mit Geometrie ist es meist die wirtschaftlichste Methode.
Das Entfernen des Rosts ist nur die halbe Aufgabe – ohne Schutz kommt er zurück, oft schneller als gedacht. Frisch entrostetes Metall ist blank und hochreaktiv: Feuchte Luft genügt, um innerhalb von Stunden neuen Flugrost zu bilden. Deshalb gehört zu jeder Entrostung der direkte Folgeschritt: reinigen, entfetten und zeitnah schützen. Der Schutz richtet sich nach dem Teil: Sichtflächen bekommen Grundierung und Lack, Unterboden und Verdecktes kommen Wachs oder Konservierungsmittel, bewegliche Teile eine Schmierung. Wichtig ist das Timing – zwischen Entrosten und Schützen sollten Stunden liegen, nicht Tage. Wer größere Projekte in Etappen teilt, arbeitet deshalb abschnittsweise: eine Zone entrosten und schützen, dann die nächste. So bleibt die investierte Arbeit erhalten, statt im Warten auf den Schutz wieder zu verrosten.
Im Alltag sammelt sich Rost an erstaunlich vorhersehbaren Stellen – und genau dort lohnt sich das Strahlen am meisten. Gartenmöbel und Zäune aus Stahl stehen ganzjährig in der Witterung und verlieren ihren Anstrich zuerst an Schweißnähten und Bodenkontaktpunkten. Tore und Geländer rosten an den Übergängen und dort, wo Wasser steht. Maschinen und Geräte in Garage und Scheune leiden unter Kondenswasser, besonders an unbeschichteten Flächen. Anhänger und Werkzeuganhänger bekommen Streusalz und Dreck gleichermaßen ab. Gemeinsam ist all diesen Teilen: Sie sind aus robustem Stahl, der das Strahlen gut verträgt, und ihre Form ist meist zu kompliziert für Pinsel und Schleifpapier. Mit einem mobilen Strahlgerät und dem richtigen Strahlmittel sind sie in kurzer Zeit blank – bereit für den Schutz, der ihnen die nächsten Jahre gibt.
Kupferschlacke (Kupferhüttenschlacke) gehört zur Materialgruppe „Copper Refinery Slag“, die in der Norm DIN EN ISO 11126-3 (dinmedia.de) beschrieben ist. Arbeiten mit Strahlmitteln und Staubschutz regelt die TRGS 559 (baua.de).
Für oberflächlichen Flugrost genügen 0,2–0,5 mm. Bei festsitzendem Schuppenrost haben sich 0,2–0,8 mm oder 0,2–1,0 mm bewährt. Für tiefen, verkrusteten Rost auf robustem Stahl sind 0,5–1,4 mm oder gröber effizienter. Dünnes Karosserieblech immer mit feineren Körnungen und niedrigerem Druck bearbeiten.
Für Karosserieblech und dünnere Stahlteile mit 2–4 bar (Niederdruck) starten, Abstand 20–30 cm. Für massive Stahlkonstruktionen, Rahmen und Unterboden können 6–8 bar verwendet werden. Zu hoher Druck auf dünnem Blech kann zu Verformung führen – immer mit niedrigem Druck beginnen und anpassen.
Eine feste Zahl gibt es hier nicht: Der Verbrauch pro Quadratmeter hängt an Strahlgerät, Düse, Betriebsdruck und daran, wie tief der Rost sitzt — zwischen leichtem Flugrost und durchgerostetem Zunder liegen Welten. Gröbere Körnungen tragen zudem mehr Material ab als feine. Rechnen Sie deshalb nicht mit einem Pauschalwert, sondern strahlen Sie zuerst eine kleine Testfläche und leiten daraus Ihren tatsächlichen Bedarf für die Gesamtfläche ab.
Strahlen ist schneller und schafft gleichzeitig das Oberflächenprofil, das die neue Beschichtung zum Haften braucht. Rostumwandler ist einfacher für kleine Flächen, hinterlässt aber eine Schicht und erfordert oft einen zweiten Schritt vor dem Lackieren. Für große Flächen und professionelle Ergebnisse ist Strahlen die effizientere Wahl.
